适用范围

S11-M-30~2500/20-10型全密封油浸式变压器适用于交流50Hz、额定工作电压 10kV、20kV 及以下的电力系统中，作为石油、冶金、 化工、 纺织、轻工等企业及粉尘较大场所的配电变压器。

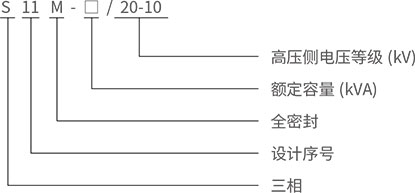

型号含义

工作条件

◇ 安装高度：海拔不超过 1000m;

◇ 环境温度：-40℃ ~+40℃

结构特征

◇铁芯 铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为心式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

◇绕组 绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分接电压要求的抽头，引至分接开关上，开 关安装在箱盖上，且需切断电源后可实现 10kV 和 20kV 的电压转移，以及变换分接电压。

◇安全保护装置 30~2000kVA 变压器装有压力释放阀； 根据用户需求可安装具有报警和跳闸端子的气体继电器；

◇油温测量装置 变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内 120±10mm; 1000~2000kVA 变压器装有户外式信号温度计；

◇变压器油箱 变压器油箱由波纹壁构成，表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹 性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度； 变压器在封装时采用真空注油工艺，去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致 变压器绝缘性能下降和变压器油老化的可能，因此不定期进行油样试验；
