产品简介

本变压器可取代桂钢片铁心的变压器而广泛使用于户外的配电系统。本产品的大量入网运行可取得良好的节能效果并可减少对大气 的污染。本产品特别适用于电能不足和负荷波动在以及难以进行和绝缘介质不受大气污染。因而可在潮湿的环境中运行。是城市和农村广大配电网络中的配电设备。

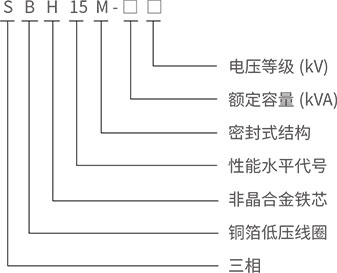

型号含义

执行标准

◇ GB1094.1~2-2013 电力变压器

◇ GB1094.3-2003 GB/T1094.4-2005 GB1094.5-2008 电力变压器

◇ GB3111-1997 高压输变电设备绝缘配合

◇ JB/T10318-2002 油浸式非晶合金铁芯配电变压器技术参数和要求

◇ Q/SIHG1-1999 SBH15-M 型非晶合金铁芯密封式三相油浸配电变压器

◇ 标准 IEC76

结构特点

◇ 变压器铁芯用非晶合金带材卷制而成，空载损耗比 S9 型变压器降低 75% 左右。

◇ 低压采用铜箔线圈提高变压器承受短路的能力。

◇ 变压器联接组采用 Dyn11 减少谐波对电网的影响改善供电质量。

◇ 采用真空注油可排除线圈中气泡，保障绝缘性能稳定。

使用条件

◇ 海拔高度不超过 1000 米。

◇ 周围介质温度不高于 +40℃：月平均高温 +30℃；年平均高温度 +20℃、低温：-25℃。

◇ 户外或户内。

◇ 根据用户的要求可提供在使用条件下运行的变压器。

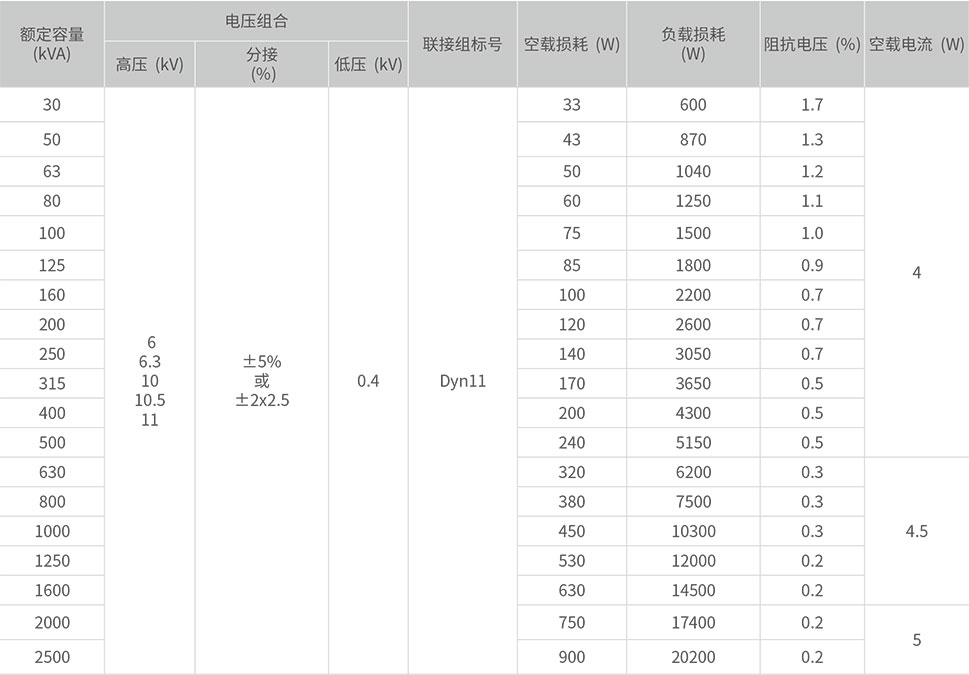

SBH15-M-30~2500/10非晶合金配电变压器技术参数

注：1、规格或非标产品的各项技术参数由供需双方协商确定。 2、表内重量及尺寸数据仅供参考若有更改恕不另行通知。 < 电力变压
